● 概況

◆ 內熱式流化床干燥機是我廠與四川大學化工學院共同研創(chuàng )開發的斷一代高效節能干燥裝置。該裝置主要由內熱式流化床、送風機、引風機、空氣預熱器、旋風分離器和水膜除塵器等設備組成。環境空氣經送風機吹入預熱器進行預熱，熱空氣流入流化床，氣固兩相在流化狀態下進行接觸，傳熱傳質，完成對固體濕物料的干燥加工。濕物料通過加料機連續加入流化床，干燥產品從卸料口連續排出。廢氣經旋風分離器和水膜除塵器凈化后，由引風機排出放空。它將內加熱構件埋置在流化料層中，物料脫水所需熱量分別由內加熱構件和流化用熱空氣提供。廣泛適用于精制鹽、純堿、過碳酸鈉、芒硝、氯化鉀、硝酸鉀、氯化銨等等物料的干燥和冷卻。

● 工作原理

◆ 內熱式流化床由風室、流化室、分離室和氣體分布板等構成，流化室設置有內加熱構件，熱氣體經分布板均布后進入物料層，使物料處于流化狀態，埋置在料層中的加熱元件對流化床進行補充加熱，氣固兩相通過密切接觸和傳熱傳質，實現對固體物料的干燥操作。由于干燥器所需的絕大部分熱量以加熱方式提供，隨尾氣放散的熱量大為減少，熱效率較高，干燥能耗很低。

● 特點

◆ 節能高效，由于大部分熱量是由換熱效率約在90%的埋置在料層中的蒸汽加熱盤管提供，流化用熱空氣主要作為保證正常流態化的動力，比原有流化床干燥機所需熱空氣量大大降低，因此整個系統能耗及排氣熱損失也相應的大大降低，提高了干燥效率。

◆ 由于內熱式流化床的系統操作氣速比原有流化床低，可有效降低流化床內的物料夾帶損失，相應降低了整個系統的阻力，減少了環境污染。

◆ 系統占地面積小，投資省。

◆ 具有能量消耗低、設備體積小、處理能力大的顯著特點。

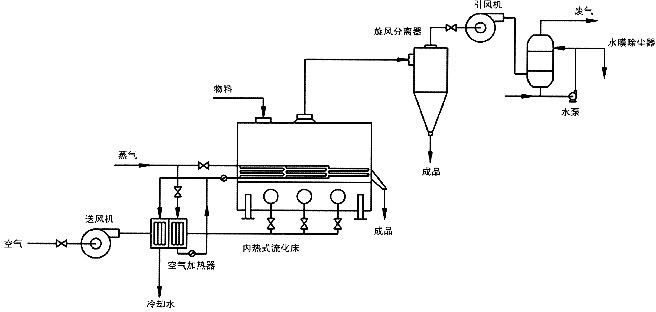

● 裝置流程圖

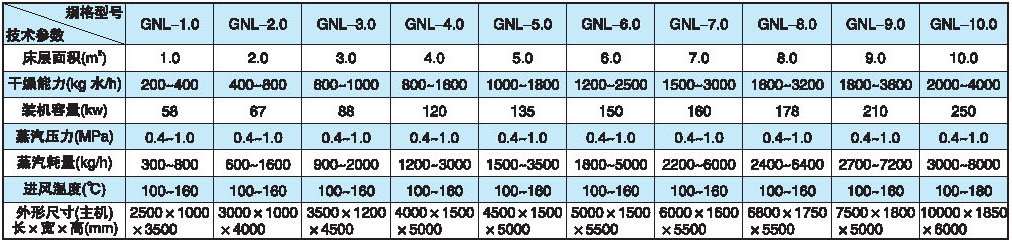

● 技術參數
